전기차 온라인 카지노 게임 발전사
전기차 시장의 대세가 되기 전에는, 전기로 움직이는 자동차 하면 사람들은 미니카를 떠올리곤 했습니다.
10년 전 14년도까지만 해도 이렇게 까지 대세가 될 거는 아니고 머스크는 곧망할 거다라고 전문가들이 떠들었죠 우선은 여기서부터 시작해 봅시다.
사실 전기차가 대두화되기 기이전 가장 많이 사용되는 온라인 카지노 게임는 DC온라인 카지노 게임였습니다. 아니 말 그대로 거의 모든 분야에서 다 쓰인다고 생각해도 됩니다. 워낙 가격이 싸고 만들기 쉽고 제어가 단순하거든요
전기를 이용한 차 중 가장 대표적인걸 떠올려 보라면 미니카 일 겁니다.
출처-타미야 미니카몰이런미니카 온라인 카지노 게임는 직류기를 용했습니다 소위말하는 DC온라인 카지노 게임죠 그냥 배터리와 간단한 저항제어를 기반으로 훌륭하게 작동했으니까요 가격도 싸고 저기서 다루기도 편하니까요
까놓고 말해서 전기차는 저 미니카를 대형화한 거에 가깝습니다 온라인 카지노 게임로 바퀴를 굴려서 앞으로 간다. 이것과 별로 다를 게 없어요 그렇다면 왜 저기서 사용하던 온라인 카지노 게임를 안 쓴 걸까요?하지만 이런 온라인 카지노 게임에 극한의 단점은 수명입니다.
출처- 온라인 카지노 게임컨트롤DC 온라인 카지노 게임에 가장 큰 문제의 부품은 Commutator입니다.국문으로는 정류자라 불리는 녀석인데 이정류자가 있는 온라인 카지노 게임들은 교류를 사용하는 온라인 카지노 게임에 비해 수명이 극히 짧습니다.
사실 저게 물리적인 접촉으로 전기를 전달하고 억지로 끊는 만큼 분진 문제에 발열 열화문제까지있죠, 사실상 10만 KM 정도의 보증해야 하는 온라인 카지노 게임에서는 못쓸 물건입니다.
물론 BMW가 최근에 WRSM을 활용하겠다는 발표는 하였지만 부정적인 시선으로 보는 엔지니어들이 많습니다.
1. 인덕션 모터(IM): 전기차 온라인 카지노 게임 시작
2008년 테슬라 로드스터(Tesla Roadster)가 출시되었을 때, 전기차 구동 온라인 카지노 게임로 유도 온라인 카지노 게임(IM, Induction Motor)가 채택되었습니다. 이하 IM이라 칭하겠습니다. 그럼 이론이야기를 좀 해볼까요?
구조와 작동 원리
인덕션 온라인 카지노 게임(IM)는 전기차 초기 단계에서 가장 널리 사용된 온라인 카지노 게임로, 그 구조와 작동 원리가 비교적 단순하면서도 내구성이 뛰어난 점에서 주목받았습니다.

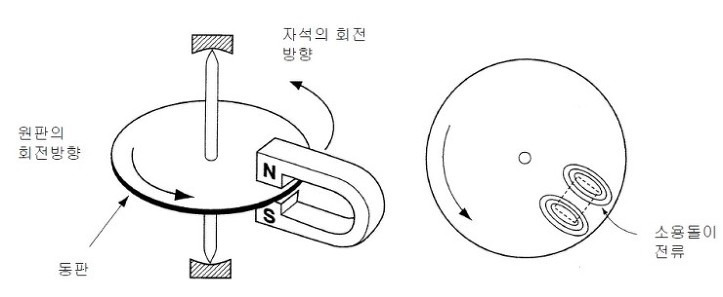

기본적인 아이디어 자체가 아고라의 원판이라 불리는데, 위그림처럼 와류를 이용해 회전시키는 구조죠
초기 DC에서 문제점으로 지적받던 브러시를 사용하지 않으며, 스테이터에 흐르는 교류 전류에 의해 생성된 회전 자계(rotating magnetic field)가 로터 내에서 유도 전류를 발생시키고, 이 유도 전류에 의해 생성된 자기장이 회전 자계와 상호작용하여 토크를 생성합니다.
이전글에서 설명한패러데이의 유도 법칙과 로렌츠 힘의 조합으로 설명할 수 있으며, 로터의 회전 속도는 스테이터의 회전 자계 속도와 정확히 일치하지 않고 약간의 속도 차이를 유지합니다.
사실 저게 단점으로 언급되기도 하고 우리가 많이 쓰는 온라인 카지노 게임들의 산업용 대다수는 IM이라는 녀석을 씁니다. 이 차이를 슬립(slip)이라고 하며, 슬립이 토크 생성의 핵심 메커니즘으로 작용하는 녀석입니다.
문제는 이 슬립이라는 녀석 때문에 제어가 어려워지는 단점을 가지고 있었습니다. 좀 더 가보죠
IM의 주요 특성과 장점
그때 IM이 선정되었던가장 큰 장점은 구조적으로 간단하고, 영구자석이나 브러시가 필요 없다는 점입니다.
이로 인해 제작 비용이 낮으며, 유지보수가 비교적 쉽습니다. 특히, 산업용으로 널리 사용되어 당대에는 기술적 신뢰성이 높고 대량 생산 체계가 잘 갖춰져 있었습니다.
또한 고속 영역에서도 성능이 비교적 우수하며, 토크와 출력이 부하 조건에 따라 자동으로 조정되는 특성이 있어 초기 전기차의 요구를 충족시키기에 적합했습니다.
제어와 효율의 한계
문제는IM의 단점은 중속 및 저속 영역에서 효율이 떨어진다는 점입니다. 사실 고속영역으로 가면 PMSM 하고 어느 정도는 가까워지지만 이 녀석이 문제였죠.전기차는 주행거리가 짧은 만큼 도심주행이 장점이다라는캐치프라이즈를 내세워야 하는데 그게 불가능한 겁니다.
심지어 회로 손실과 자속 밀도의 한계로 인해 고효율 운용이 어렵고, 슬립에 의존한 동작 원리로 인해 에너지 손실이 발생할 수 있죠.
또한, IM의 정밀한 제어를 위해서는 벡터 제어(Vector Control) 또는 직접 토크 제어(Direct Torque Control, DTC)와 같은 고급 제어 알고리즘이 필요하며, 이는 전력전자 인버터와 마이크로컨트롤러의 발전 없이는 구현이 어려웠습니다.
당시의 기술 수준에서는 이러한 제어가 구현되더라도 추가적인 복잡성과 비용을 야기했습니다. 물론 지금도 IM의 제어보다는 PMSM이 훨씬 정확하고 빠르고요
IM의 영향과 기술적 유산
위에서 설명한 대로 IM은 전기차의 상용화 초기 단계에서 중요한 역할을 했지만, 기술 발전과 함께 효율성과 성능을 우선시하는 방향으로 시장의 요구가 변화하면서 점차 다른 온라인 카지노 게임로 대체되었습니다.
그러나 여전히 IM은 일부 전기차에서 사용되고 상용차나 대형 산업용 응용 분야에서 널리 사용되며, 전기차 초기 단계에서의 경험을 통해 현대 온라인 카지노 게임 기술의 기초를 제공한 중요한 기술적 유산으로 평가받습니다.
2. BLDC와 PMSM: 고효율 온라인 카지노 게임의 시대
다음시대는 BLDC(Brushless DC Motor)와 PMSM(Permanent Magnet Synchronous Motor)의 시대가 도래했습니다.
전기차가 대세화되면서 당시 대세였던 BLDC를 쓸 거냐 PMSM을 쓸 거냐의 문제가 등장했죠 사실 두 개는 구조적으론 같지만 정현파 전류로 동작할 거냐 아니면 구형파로 움직이냐 정도의 차이죠 좀 더 가보죠
BLDC와 PMSM의 차이점
IM은 영구자석 없이 원판으로 도는 온라인 카지노 게임라고 말씀드렸죠? 제어도 힘들고 힘도 달렸으니영구자석을 사용하는 동기 온라인 카지노 게임라는 공통점이 있는BLDC(Brushless DC Motor)와 PMSM(Permanent Magnet Synchronous Motor)가 다음 선택지였습니다. 하지만 이 두 개는 구조는 비슷할지언정 완전히 다른 온라인 카지노 게임입니다.

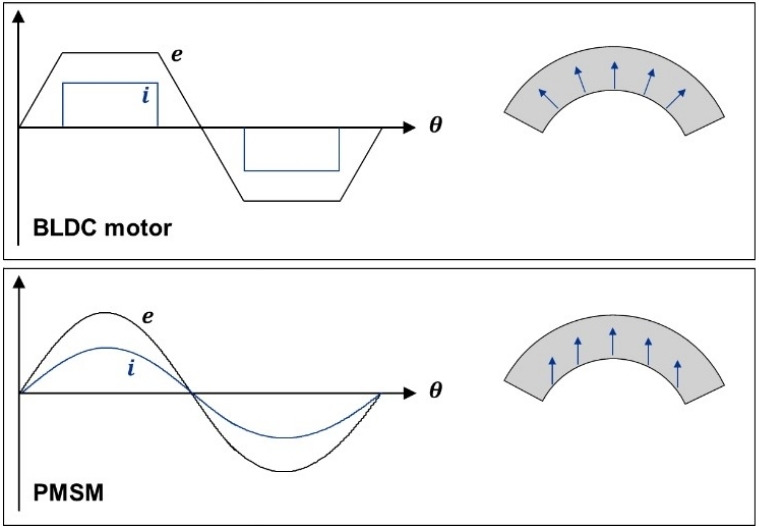

출처-온라인 카지노 게임제어 일기장외부구조는 완전히 같을지언정 자석의 자속방향이 위와 같이 다르기에 나오는 파형도 완전히 다르죠 사실상 BLDC 자석이 오히려 만들기 힘들다는 말이 있을 정도입니다. 좀 더 가보시죠
BLDC
사실 BLDC는 직류 온라인 카지노 게임의 동작 원리를 바탕으로 설계된 온라인 카지노 게임입니다.구동 전류가 사각파 형태로 전달되며 이렇게 되면 제어가 굉장히 쉬워지죠, 여기에전자식 전환(electronic commutation)이 사용되며, 120°씩 전기적 각도를 순차적으로 전환하여 회전자를 구동합니다
비교적 단순한 전류 스위칭을 통해 동작하며, PWM(Pulse Width Modulation)을 사용한 제어를 일반적으로 하기에 생각보다 제어자체는 쉽습니다. 문제는 이러한 단순성으로 인해 제어 회로 설계가 용이하지만, 고속에서 정밀도가 떨어진 다는 점이 문제로 지적되었습니다. 일반적으로 감속기를 10:1의 비율로 설계하는 만큼 극고속에서는 저렇게 직각으로 스위칭해주기에는 발열부터 소자문제가 넘쳐나 굉장히 제어가 어려워집니다.
여기서 끝이 아니었죠 구동 중 전류 스위칭이 적어 전력 손실이 적고 높은 효율을 제공하지만, 정현파 대신 사각파를 사용하는 특성으로 인해 소음과 진동문제는 고질병입니다.
PMSM
이 녀석은 교류 온라인 카지노 게임의 동작 원리를 바탕으로 하며, 구동 전류가 정현파(Sinusoidal) 형태로 전달됩니다. 보다 부드럽고 정밀한 제어가 가능하며, 벡터 제어(Field-Oriented Control, FOC)와 같은 고급 제어 기술이 적용할 수 있습니다.PMSM은 고급 전자 제어가 요구되며, 스테이터 전류와 자속을 정확히 제어하는 벡터 제어를 활용하여 효율성과 성능을 극대화할 수 있죠. 이는 고속뿐만 아니라 저속에서도 안정적인 동작이 가능하다는 게 가장 큰 장점이었어요.
뿐만 아니라PMSM은 전자기적 설계와 제어가 최적화되어 토크 리플(Torque Ripple)이 낮으며, 더욱 부드럽고 안정적인 동작이 가능했습니다. 사실 저속도 효율적이지만 고효율이 요구되는 중 저속 영역에서 큰 이점 있었죠
PMSM이 대세가 된 이유
PMSM은 정밀한 제어와 높은 효율 덕분에, 특히 전기차에서 요구되는 중 저속 운전 조건에 적합했다 정도로 이해하시면 됩니다.
벡터 제어 기술의 발전으로 PMSM은 고속뿐만 아니라 다양한 부하 조건에서 최적의 성능을 발휘하게 되었으며, 전기차 제조업체가 PMSM을 채택하는 주요 계기가 되었습니다.

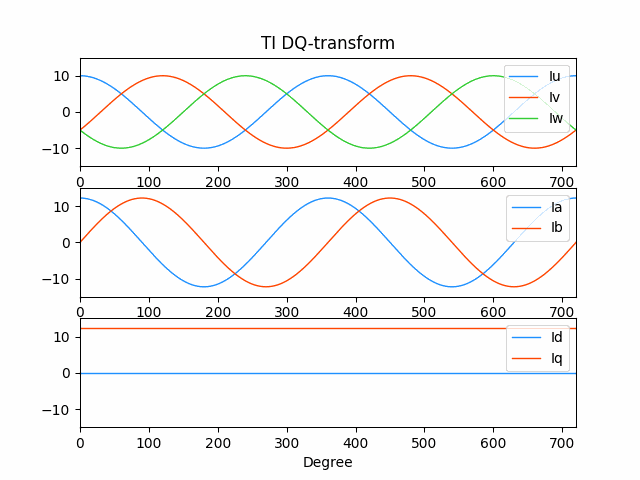

출처- 온라인 카지노 게임제어 일기장물론 이러한 변환을 하여 제어하는 미친 난이도는 공대생이 죽어나간 건 안 비밀입니다.
이러한 특성 때문에 BLDC는 드론 쪽으로 PMSM은 개발 쪽으로 빠졌다 정도로 이해하시면 됩니다.
3. IPMSM: 전기차 온라인 카지노 게임의 주류로 자리 잡은 이유
고생하셨습니다 드디어 근대파트로 넘어왔어요!
이제 역사에 획을 긋는 온라인 카지노 게임 IPMSM(Interior Permanent Magnet Synchronous Motor)이 등장합니다. 물론 개발은 수십 년 전에 된 녀석이지만요

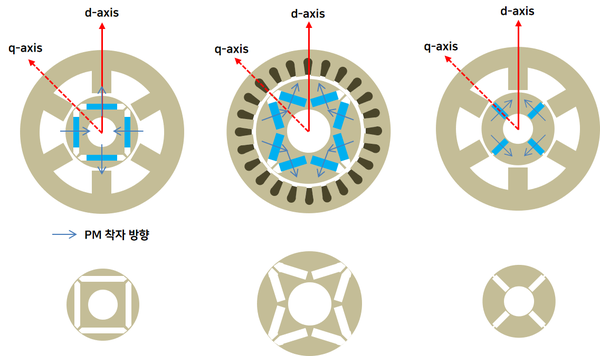

출처-소장 AH n이 녀석은 PMSM의 한 형태지만, 위 그림처럼 로터 내부에 영구자석을 배치한 설계가 특징입니다.
이 구조는 자기 저항 토크와 전기자 토크를 동시에 활용함으로써, 효율과 출력 밀도에서 타 온라인 카지노 게임를 능가하는 성능을 제공한다 하는데 머리가 아프죠? 사실 저이유가 메인입니다.
기존 구조와 가장 큰 차이는 이렇게 내부로 들어왔다는 건데 가장 큰 장점은 내부에 들어와서 산발현상(고속으로 회전 시 원심력으로 인해 자석이 밖으로 튀어나가려는 현상)이 잡힌다는 점이죠 사실 이런 문제는 다른 방식으로 해결할 수 있지만 우선은 이 녀석도 이유 중에 하나였습니다.
IPMSM의 구조적 차이는 자기 저항 토크의 활용입니다.
특징 중 하나로 코깅(cogging) 토크와릴럭턴스토크(Reluctance Torque)가 크다는 점이 대표적으로 꼽히는데요
코깅토크는 스테이터 슬롯이 자석의 자속을 집중시키는 경로가 되어, 자석이 특정 위치에서 스테이터에 끌리는 효과로 인해 발생하는 토크
릴럭턴스토크는자기 저항(Reluctance)이 최소화되는 방향으로 로터가 회전하려는 힘에 의해 생성되는 토크
이런 정의인데 중요한 건 그겁니다 결국 우리는 이걸 사용함으로써 효율을 더 높일 수 있었다는 게 핵심이죠

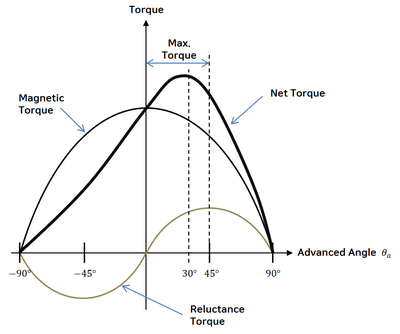

사실 고속 주행 시 전기자 토크 즉 자속으로 인한 토크가 감소하는 경향성을 보이는데 이때 자기 저항 토크가 이를 보완하며, 전체적으로 더 높은 효율과 안정적인 성능을 제공할 수 있다는 점이 한몫했습니다.
대충 이런 느낌으로 맥스토크를 키울 시 있다는 점이죠 너무 어려우시면 그냥 단순하게 아 고속에서 더 큰 힘을 쓸 수 있구나 정도만을 이해하셔도 됩니다.
IPMSM 자속 제어(Flux Control)
IPMSM의 또 다른 중요한 특징은 토크와 효율의 최적화를 위해 벡터 제어(Field-Oriented Control, FOC)와 MTPA(Maximum Torque Per Ampere)와 같은 고급 제어 기술을 사용할 수 있다는 점입니다.
FOC는 스테이터 전류를 자속 성분과 토크 성분으로 분리하여 제어함으로써 정밀한 제어를 가능하게 하는데 그중에서도MTPA는 전기자 토크와 자기 저항 토크의 최적 비율을 유지하여, 최소한의 전류로 최대 토크를 생성할 수 있도록 설계된 제어 알고리즘을 활용해 꽤나 유리한 지점을 가져갈 수 있습니다.
물론 이런 효율맵을 그려서 일일이 막일로 분석하고 굉장히 복잡한 운전점을 잡아야 해서 난이도가 높아진다는 건 문제입니다만 가능하다는 게 크죠
다음으로 나오는 이야기는 약계자 제어 파트입니다
온라인 카지노 게임가 고속으로 갈수록 고속에서 과도한 자속은 스테이터 권선의 유도 전압을 증가시켜, 인버터 출력 전압이 온라인 카지노 게임의 요구 전압보다 낮아지는 상황을 초래되는 경우가 있었죠. 약계자 제어는 고속 운전에서 영구자석 자속을 의도적으로 약화하여 전압 제한 문제를 극복하는 기술로 복잡한 거 다때면 ipmsm은 여기에 유리하다는 장점이 있습니다.
결국 이러한 장점으로 인해 IPMSM은 고속 주행 조건에서도 안정적인 성능을 유지하며, 열 관리에도 유리한 특성을 보인다 가 특징이겠네요.
사실 지금까지 이야기한 것 외에도 중국이 대세화 시킨 경제성 측면도 있습니다.
자원무기화 정책을 기반으로 희토류를 계속해서 옥죄었고 자석을 적게 쓰는IPMSM은 경쟁력을 갖추게 되었다는 이야기입니다.
초기에는 희토류 자석의 높은 가격이 IPMSM의 대중화를 제한하는 요인이었지만, 자석 배치와 설계의 최적화를 통해 자석 사용량을 줄이고 생산 비용을 낮출 수 있었습니다.
결국 IPMSM은 PMSM의 장점을 유지하면서도 제조 단가를 낮추는 데 성공했습니다. 특히, 최근에는 희토류 자석의 대체 소재나 저희 토류 자석 개발이 가속화되면서 IPMSM의 경제성이 더욱 강화되고 있죠.
전기차 제조사들은 IPMSM의 이러한 장점들을 활용하여 성능과 경제성을 모두 충족시키는 차량을 개발하고 있습니다. 테슬라는 모델 3에서 IPMSM을 채택하여 효율성을 극대화하는 한편, 현대와 기아는 IPMSM의 소형화와 고출력 특성을 활용하여 공간 활용도를 높이고 차량 경량화 완성 했습니다.
결국은 완전히 대세화 되었다라고 보셔도 됩니다.
IM의 지속적 사용: IPMSM 시대에도 여전히 남아 있는 이유
IPMSM이 전기차 온라인 카지노 게임 기술의 주류로 자리 잡았음에도 불구하고, 인덕션 온라인 카지노 게임(IM)는 여전히 일부 전기차와 상용차, 그리고 특정 산업 응용 분야에서 사용되고 있습니다.
이상하죠?사실 IM은 특정 상황에서 IPMSM이나 다른 온라인 카지노 게임 유형보다 더 적합한 선택이 될 수 있는 장점이 있어서 그런 건데요. 한번 말아보죠
IM은 구조적으로 간단하며, 영구자석을 사용하지 않아 자석의 탈착이나 열 손상과 같은 문제가 없습니다.
이지점에서 모든 이야기가 출발합니다.
로터는 단순히 구리 또는 알루미늄으로 된 도체가 삽입된 철심 구조로 되어 있어, 고속 및 고부하 상태에서도 높은 내구성을 제공하고단순한 설계로 유지보수가 용이하며, 자석이나 고급 소재의 사용으로 인한 추가적인 공급망 문제에서 자유롭습니다. 뿐만 아니라내구성이 중요하고 고장이 발생했을 때 교체 비용과 시간이 제한적인 상용차(트럭, 버스) 및 산업 기계에 특히 적합합니다.
사실 저런 장점은 피상적인 장점이고 가장 큰 이유는 기술의 발전입니다. IM은 초기에는 정밀한 제어를 위해 복잡한 전력전자 시스템과 알고리즘(예: 벡터 제어 또는 DTC)이 필요했지만, 현대의 전력전자 기술 발전으로 인해 이러한 제어 기술이 매우 성숙해졌습니다.
과거에 필요한 im의 제어기의 비용에 비해 전력전자 장치의 비용이 낮아지면서 IM을 더 경제적으로 활용할 수 있는 환경이 조성되었다 보시면 되겠네요.
심지어 IM은 고속 영역에서 우수한 효율을 보여줍니다.IM은 자기 저항 토크를 활용하지 않기 때문에, 고속 회전 시 IPMSM과 효율이 비슷해지는 구간이 있다는 거죠.
Performance Comparison of High-Speed Motors for Electric Vehicle이야기가 너무 길어지니 여기는 블로그글로 대체합니다 실제로 조합하여 사용한다 정도로 마무리하죠
WRSM(Wound Rotor Synchronous Motor)
최근 BMW에서 사용한다고 주장한 전동기입니다.로터 권선 전류를 조정하여 다양한 속도와 부하 조건에서 높은 효율을 제공할 수 있어, 전기차 구동 시스템에 적합하다 주장하지만 사실 동일 출력 대비 크기가 큽니다. 출력 밀도가 낮다는 말은 곧 무게가 무겁다 정도로 해석할 수 있죠
거기에 브러시를 사용하기에 제가 보기엔 좋은 선택은 아니여 보이지만 말이에요 일단 이런 게 있다 정도로 이야기하고 블로그 글을 첨부하고 마무리하겠습니다.
아직 세부데이터가 나온 게 아니고 조금 연구 중인 분야니 함부로 왈가왈부할 수는 없지만 2~3년 정도 지나야 답이 나올 것 같습니다.
참고문헌
[1]Performance Comparison of High-Speed Motors for Electric Vehicle
[2]전기기기
[3]https://inaom.tistory.com/13-온라인 카지노 게임삼매경
[4]https://blog.naver.com/ahnoz2/221558885175-소장 ANH의 온라인 카지노 게임

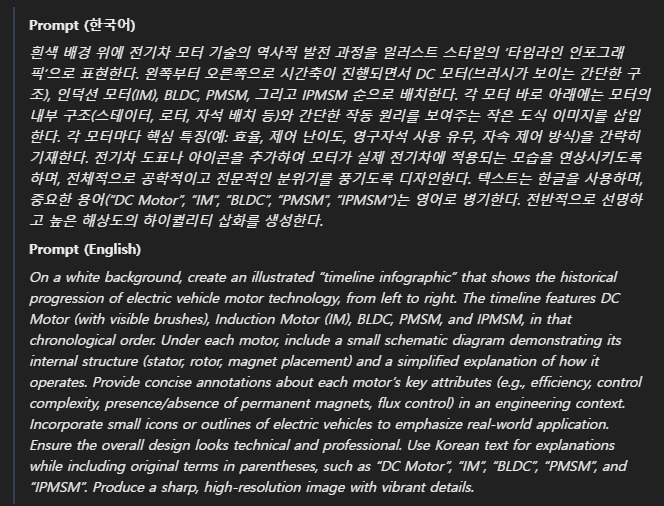

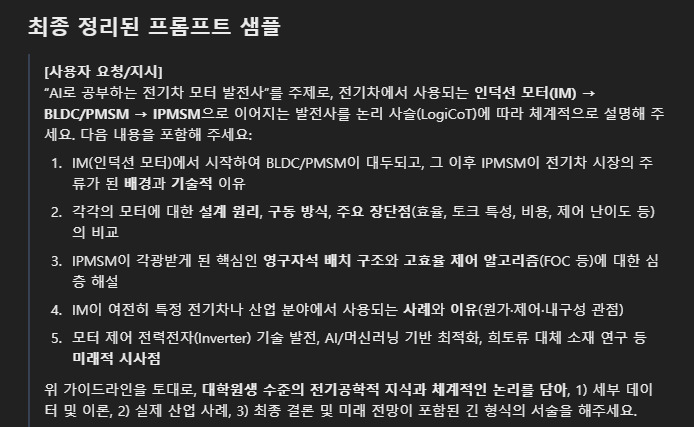

이번글에 사용된 프롬포트 입니다.
